Kleine Mainboard Übersicht
Die folgenden Abbildungen zeigen einige Hauptplatinen (Mainboards). Diese Sammlung ist bewusst nicht
vollständig, da die Anzahl der Anbieter nahezu riesig ist. Daher wird hier nur eine
kleine Auswahl ausgewählter Produkte gezeigt.
Einige der hier dargestellten Produkte wurden im
Hardwarelabor aufgebaut und mussten ihre Leistung unter Beweis
stellen.

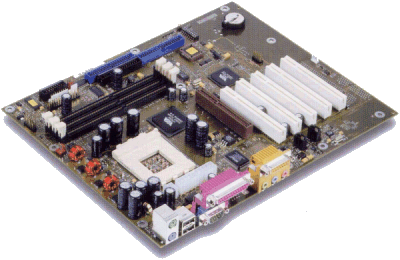

| Systemplatine D1289 |
PC Platine für CPU AMD Athlon und Duron |
|
Einstufung:
Premium Leistungsklasse
Einsatzzweck:
Durch die hohe Leistung ist dieses Board für moderne
Arbeitsplatzrechner tauglich und eine Empfehlung. |
|
|
Bezeichnung:
Fujitsu Siemens D1289
Das getestete Mainboard stellte sich als sehr gutes Board der
oberen Leistungsklasse heraus. Ausstattung und Zubehör waren
vollständig und die mitgelieferten Treiber waren aktuell. Der
Lieferumfang war komplett mit umfangreicher Treiberausstattung und
Tools. Zusammenbau und Inbetriebnahme des Boards verliefen
problemlos.
Eingesetzt wurden AMD Prozessoren der Klasse Athlon bzw. Duron
mit 1600+, 1800+ sowie 1900+ Taktraten und 266 MHz FSB. Als
Arbeitsspeicher kam ein, bzw. zwei Standard DDR-SDRAM Speicherriegel
mit jeweils 256 MB zum Einsatz. Getestet wurden IDE sowie SCSI
Festplatten, als SCSI Kontroller kam ein Adaptec 2940 UW zum
Einsatz.
Die Leistungswerte waren überraschend hoch und stellten das
Board in den oberen Bereich der getesteten Boards für Desktop
Computer.
Ausstattungsmerkmale:
AMD Athlon oder Duron CPU mit 200 oder 266 MHz Front Size Bus Chipsatz VIA Apollo KT266A
 | 3 DIMM Steckplätze für DDR-DRAM (nach PC1600/PC2100 Spezifikation) ohne ECC maximal 3 GByte RAM |
| VIA Apollo KT266A Chipsatz |
| 5 PCI Steckplätze (3,3 Volt) |
| 1 AGP Steckplatz für 1x, 2x, und 4x AGP Modus mit automatischer Spannungserkennung |
| 1 IDE Controller
2 IDE Schnittstellen Ultra-ATA/66-100 ATA/100 Kabel im Lieferumfang |
| 1 Disketten Controller (720 Kbyte, 1,44 und 2,88 MByte) und Unterstützung für LS 120 IDE Diskettenlaufwerke |
| 1 parallel Anschluss (ECP und EPP-kompatibel) |
| 1 serieller Anschluss (16C550-kompatibel mit FIFO) |
| 2 externe PS/2 Anschlüsse (Tastatur und Maus) |
| 2 interne USB Anschlüsse |
| 2 externe USB Anschlüsse mit Slotblech |
| 1 interne Audio Codec Schnittstelle |
| 1 interne Game Midi Schnittstelle |
| 1 Flash BIOS |
| Diverse Einschaltfunktionen
|
| Umfangreiche Sicherheitsfunktionen, dazu gehören: |
Chipkartenlese Schnittstelle (SmartCard-Leser), Gehäuseüberwachung,
System, Setup- und Tastatur-Kennwort, Virus Warnfunktionen für Boot-Festplatte und Flash-BIOS sowie die EEPROMs der Speichermodule.
Das getestete Mainboard vom Typ D1289 wird bei uns fortan als
Referenzmodell eingesetzt.
|

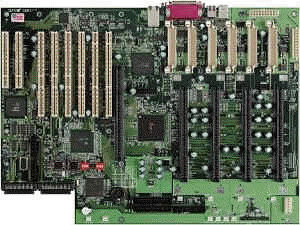

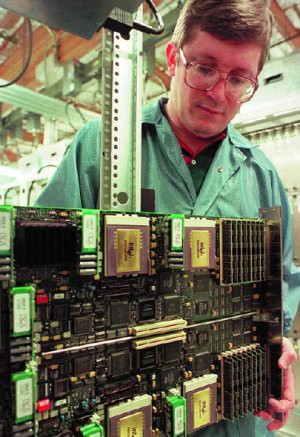

| Systemplatine |
Serverplatine für CPU Pentium Pro |
|
Diese Abbildung zeigt ein Multiprozessorboard, wie es im industriellen Bereich zum Einsatz
kam und noch kommt.
Betrieben
von vier Pentium PRO und zwei RAM Bänken mit zusammen 4 GByte Arbeitsspeicher ist hier reichlich Power vorhanden.
(Stand: 1998)
Auch wenn es sich hier um ein älteres Bild handelt, läuft
dieses Board heute noch in einem Server und nudelt munter vor sich
hin.
|
|
| Systemplatine |
Serverplatine für JAVA Maschinen |
|
Diese Abbildung zeigt ein rein JAVA basierendes Mainboard. Dadurch wird eine sehr hohe Berechnungsgeschwindigkeit
erreicht.
Solche Plattformen sind offen für die meisten heute
eingesetzten Systeme und finden z.B. bei Internetprovidern Verwendung.
SUN hat viele solcher Systeme als geschlossene "Java Stations"
im Einsatz.
|
Abbildung: JAVA basierendes Mainboard
|
| Systemplatine |
Serverplatine für CPU Pentium II und III |
|
EpoX Typ: EP61
Auffallend hier ist die klappbare Halterung für Pentium II und
III CPU's. Hier passen neben
reinen PII und III auch die leistungsschwächeren Celeron Module. Das Board verfügt über den
leistungsfähigen BX-Chipsatz. Auch hier sind weitere Boards verfügbar. |
|
| Systemplatine Thyan |
Serverplatine für CPU Pentium 4 |
| Diese Platine ist für den Einsatz in Netzwerkservern
gedacht und ist ausgelegt für Intel Pentium 4 CPU's. Mit dem Platz
für 2 GB RAM finden Betriebssysteme die Heimat die sie brauchen und
mit 5 PCI Slots ist genug Platz für Steckkarten. Hardware
Monitoring ist natürlich vorhanden. |
 |

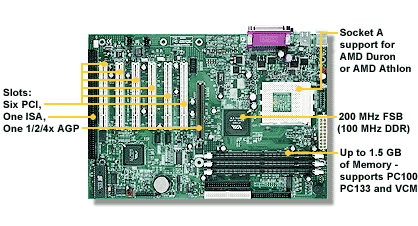

| Systemplatine Thyan |
Platine für CPU AMD Athlon und Duron |
| Anstelle des Pentium 4 kommt hier ein Athlon bzw.
Duron zum Einsatz. Reichlich Steckplätze zeichnen für einen
Einsatz in Netzwerkservern, optional sind auch Sound und Modem
verfügbar. Das macht dieses Board dann auch für den Power User
interessant. Hardware Monitoring ist natürlich vorhanden. |
 |
| Systemplatine Dual CPU |
Serverplatine für CPU Athlon |
| Diese Platine ist für den Einsatz in leistungsstarken
Netzwerkservern gedacht und ist ausgelegt für 2 AMD Athlon CPU's.
Mit 3 GB DDR RAM ist sicherlich reichlich Platz auch für
anspruchsvolle Programme und Anwendungen. Die beiden Netzwerk
Controller stammen von 3COM. Mit 5 PCI Slots ist auch genug Platz für
Steckkarten. Mit dem Ultra 160 SCSI Anschluss haben Sie den Zugriff
auf ein sehr leistungsstarkes Bussystem zum Datenspeichern. Mit
einem starken RAID System hätten Sie hiermit einen Power-Server aus
der ersten Reihe. |
|
| Systemplatine Dual CPU |
Serverplatine für CPU Intel Xenon Thunder i860 S2603 |
| Und wenn es immer noch mehr Power sein soll, dann muss
eben ein Mega-System her, ein richtiger Datenfresser. Dieses Board
ist für den Einsatz von zwei Intel Xenon CPU's ausgelegt und sollte
auch mit den beiden bestückt werden! Netzwerk, Sound und Ultra 160
SCSI sind hier schon vorhanden, über eine spezielle Speicherkarte
können bis zu 4 GB PC800 RAMBUS RAM verwaltet werden. |
|
| Speichererweiterungskarte |
Thunder i860 S2603 |
| Diese Platine nimmt den Arbeitsspeicher für das oben
abgebildete Mainboard (Thyan) auf. Es fasst bis zu 4 GB des
RAMBUS Typs PC800. |
|
| Systemplatine |
Serverplatine für CPU Pentium III Xenon (alte CPU
Version) |
| Dieses Supermicro Mainboard bietet Platz für bis zu
vier Pentium III Xenon CPU und bis zu 16 GByte SDRAM (mit ECC).
Damit es nicht langweilig wird, sind ein Adaptec AIC-7899 Dual SCSI
Bus für Ultra 160 und eine Enterprise Server Chipsatz mit dabei.
Neben Netzwerk und USB werden auch die neuesten PCI Systeme
unterstützt. Selbstverständlich ist alles für den Hot-Plug
Einsatz vorbereitet. Dieses Mainboard passt bestens für den "Super
Server 8050" siehe auch hier. |
|
Quelle: Epox, HP, Thyan, Supermicro
Internet: http://www.thyan.com/l_german/products/html/
| Speicherplatine Fujitsu Siemens |
Pentium 4 D 1326 |
| Dieses Mainboard ist ein typischer Vertreter moderner
leistungsfähiger Mainboards.
Aus dem Hause Fujitsu-Siemens stammend ist es für den Pentium 4
ausgelegt. Mit 400 MHz System Bus ist das Board bei den
leistungsstärksten anzusiedeln. Bereits integriert sind LAN, USB
und Midi/Sound. Durch die 6 PCI Slots kann sich hier der Power User
ebenso austoben wie der erfahrene Netzwerker. Mit maximal 3 GB SDRAM
dürften auch die aktuellsten Microsoft Produkte zufrieden sein. |
|
Quelle: Fujitsu-Siemens
Internet: http://www.fujitsu-siemens.com/mainboards
| Speicherplatine |
ASI K7T266 Pro |
| MSI hat ein Motherboard mit VIA's Chipsatz Apollo KT266. Das K7T266 Pro unterstützt alle
bisherigen Sockel-A basierten Athlon- und Duron-Prozessoren mit
100/200 MHz FSB, sowie die neuen Athlons mit 133/266 MHz FSB, die
mittlerweile auch in Deutschland erhältlich sind. Das Board unterstützt
ausschließlich PC1500 und PC2100 DDR-Ram Speicher, alte PC100 oder
PC133 Module können nicht verwendet werden.
Technische
Spezifikationen:
| Unterstützung
für AMD Athlon und Duron CPU's
| Unterstützung
für PC1500/PC2100 DDR-Ram
| AGP 4x
| 3 DIMM Slots,
bis zu 1,5 GB Gesamtspeicherkapazität
| 5 PCI Slots, 1
AGP Slot, 1 CNR Slot
| Ultra ATA100
mit Raid Unterstützung
| Unterstützung
für USB 2.0
| Fuzzy Logic 3
| Live Bios
| D-LED
| PC Alert III
| Suspend To Ram
| Suspend To
Disk
| PC99 und PCI
2.2 zertifiziert |
| | | | | | | | | | | | |
|
|

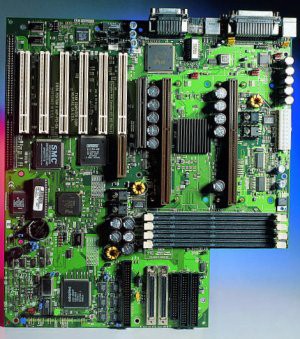

| Speicherplatine |
Thunder mit SCSI on Board |
|
Das Thunder 100 zeichnet sich auf den ersten Blick durch seine zahlreichen Steckplätze aus:
Sechs
PCI-Steckplätze (einer mit Raid-Port) und ein AGP-Slot warten auf Steckkarten; dabei
sind Sound, LAN und zwei SCSI-Kanäle schon auf der Platine vorhanden. Weiterhin sind Dual-CPU und
zwei Ultra-Wide-SCSI-Kanäle on Board.
Für all diese Geräte braucht man natürlich
eine PCI-to-PCI-Bridge, die in Form eines Digital-21152-Bausteins auch vorhanden ist.
Der Autor hat sich von der Leistungsfähigkeit dieses Boards überzeugen können und setzt
seit diesem Zeitpunkt das Board als Herzstück des Linux Hauptservers ein.
Zwei Prozessoren nimmt das Board auf; ein Slot-I-Terminator gehört allerdings nicht zum Lieferumfang.
Tyan garantiert jedoch, dass das Board dennoch auch mit nur einem Prozessor läuft -
und das stimmt überraschenderweise.
|
|
| Slot 1 Terminator |
Abbildung: Slot 1 Terminator |
| Bei einigen Dual Pentium Mainboards muss man einen
Slot 1 Terminator einsetzen wenn nur eine einzige CPU nutzt.
Andernfalls kann es zu erheblichen Problemen mit der Software
kommen. |
|

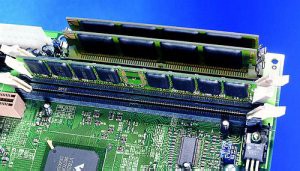

| Verwendung alter Speicherbausteine |
EDO-SDRAM Adapter Board |
|
Bitte beachten Sie beim Kauf eines Mainboards, dass es auch Boards gibt, in welchen man die alten EDO
RAM Bausteine zusammen mit den modernen SDRAM Bausteinen nutzen kann. So kann
der alte Speicher von früher noch genutzt werden. |
|
|
