Netzteil

Vorweg eine Warnung an Neueinsteiger! Das Netzteil sollte nur von geschultem Fachpersonal geöffnet werden, um einen lebensgefährlichen elektrischen Schlag zu verhindern! Beachten Sie weiterhin einige Punkte:

• Nicht das Gehäuse des Netzteils öffnen.

• Bei Arbeiten und Bastlereien im Computer den Rechner stromlos schalten indem Sie das Netzkabel aus der Steckdose ziehen.

• Das Netzteil vor Feuchtigkeit schützen.

• Stochern Sie nicht mit Werkzeug im Netzteil rum.

• Achten Sie auf die korrekt eingestellte Eingangsspannung, gerade bei Importware, denn wir haben in Deutschland keine 110 Volt !!!

Die Netzteile für den PC liefern unterschiedliche Versorgungsspannungen, die für den Betrieb des Rechners notwendig sind. Die jeweiligen Maximalleistungen unterscheiden sich von Modell zu Modell. Als Beispiel nehmen wir hier ein vom Autor verwendetes Netzteil, welches in einem seiner Server Verwendung findet. Es stammt aus dem Hause Enermax, Typ EG651P-VD und zählt zu den stärkeren Vertretern der Netzteile.

Wie alle modernen Netzteile ist auch dieses für Stromnetze mit Schwankungen ausgelegt. Das EG651P-VD spielt noch bei Spannungen von 180 Volt bis 265 Volt mit. Dieser Spielraum scheint im ersten Blick recht hoch, aber bei genauerem hinsehen muss man feststellen, dass in den Gewerbe- und Wohngebieten oft erhebliche Spannungsschwankungen vorkommen. Im Klartext bedeutet dies, dass Sie an der Netzspannung genau feststellen können, wann die Kaffeemaschinen in den Büros eingeschaltet werden und wann zur Mittagspause die Öfen und Herde "online" gehen. Ebenso wichtig wie die ausgereifte Spannungsversorgung sollte auch die Be- und Entlüftung sein. Das EG651P-VD verfügt über zwei integrierte hochwertige geregelte Lüfter. Der Kabelbaum mit den Versorgungsleitungen enthält genügend Anschlüsse für moderne Rechner. Die lästigen Y-Stecker für Festplatten und andere Laufwerke können getrost in der Schublade bleiben, es sind mehr als genügend Anschlüsse für die Peripherie vorhanden. Neben den 8 Peripherieanschlüssen befinden sich noch der ATX Anschluss (Mainbord), Floppy-Anschluss, ein 12 Volt Mainbord Anschluss, ein AUX Anschluss sowie mehrere Lüfteranschlüsse. Die unterschiedlichen Versorgungsspannungen sind für die Komponenten moderner Rechner unerlässlich. Während Lüfter sich mit irgendeiner Spannung um 6 - 12 Volt zufrieden geben, brauchen die Rechnerlaufwerke schon geregelte 12 Volt und 5 Volt, wobei die 5 V für die Elektronik ist, die 12 V für die Antriebsmechanik. Das Standard-Mainboard schließlich würde sich bei 12 Volt in Rauch auflösen, es benötigt in der Regel 3,3 Volt und 5 Volt. Nur wenige Mainboards verkraften 12 Volt als Versorgungsspannung.  Die eigenen Spannungsregelungen des Mainboards passen diese Spannungen dann für die angeschlossenen Bauteile wie CPU oder Speicher an.

Sollte das eingebaute Netzteil Ihres Rechners nicht mehr genug Power haben, oder Ihre Rechner über reichlich Zubehör sowie einer leistungsstarken AMD CPU bestehen, kann die Spannungsversorgung schnell in die Knie gehen. Die Folgen sind oftmals Rechnerabstürze die auf den ersten Blich schlecht zuzuordnen sind. Solche Fehler kann man mit einer leistungsfähigen Spannungsquelle eliminieren. Das abgebildete Netzteil liefert 450 Watt Power, verfügt über zwei geregelte Lüfter, zahlreiche Anschlüsse, weiterhin ist es bereits Pentium 4 tauglich und damit eine Empfehlung des Autors. Vorsicht, Schaltnetzteile können fast bis zu 700 Volt Gleichspannung führen! Auch im ausgeschalteten Zustand, da die Kondensatoren Ladung speichern! Und noch schlimmer: die Kühlkörper im Netzteil sind nicht immer spannungsfrei! Also: nicht umsonst stehen auf Netzteilen mehrere Hinweise, die vom Öffnen abhalten sollen. Netzspannung ist sehr gefährlich! Wer jetzt immer noch sein Netzteil aufschrauben will, kann wenigstens nicht sagen, er wäre nicht gewarnt worden!

Zwischenzeitlich gibt es genügend Netzteile in den unterschiedlichsten Spannungsgrößen und Muster, um auch den seltsamsten Ansprüchen gerecht zu werden. Neben Neonbeleuchteten Varianten sind geräuscharme und gar nahezu lautlose Vertreter verfügbar, sowie Netzteile mit mehreren Lüftern.

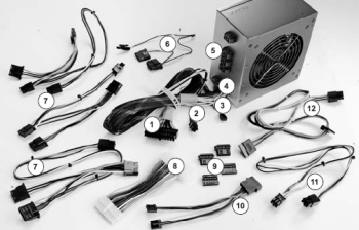

Endlich ist es einem Hersteller auch gelungen ein Netzteil hervorzubringen, bei dem man exakt die Kabel anbringen kann, die man wirklich benötigt. Alle anderen lässt man einfach weg. Dennoch sind auch hier unterschiedliche Leistungsklassen erhältlich von etwa 380 bis 480 Watt.

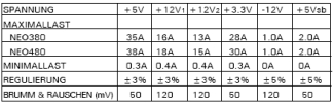

(Links) Pin Belegung für Mainboards mit PCI-Express (Rechts) SATA-Netzanschluss Version Leistungsdaten der NeoPower Version 480 Watt

Für Anwendungen im Bereich der Server oder 19" EDV-Schränken, so genannten Racks, werden fast ausschließlich so genannte "Hot-Plug" Netzteile genutzt, die im laufenden Betrieb auszutauschen sind. Damit dem Rechner dabei nicht der "Saft" ausgeht sind sehr oft zwei oder mehr Netzteile in solchen Servern eingebaut. Solche Rack-mounted Netzteile sind in unterschiedlichen Größen und Stärken verfügbar, von kleinen recht niedlichen wie dem hier abgebildeten bis hin zu den schweren Vertreten wie sie unten zu sehen sind.

Die Grafik rechts zeigt ein Netzteil für den professionellen Einsatz in Servern. Mit Schnellverschlüssen wird das Netzteil befestigt. Die LED's geben Auskunft über den Status und zeigen: Betrieb, Reserve und Störung an. Das Netzteil wird in einem Rahmen befestigt, Kabelbäume finden sich daher nicht.

Da solche Netzteile in Serverschränken und 19" Rechnern eingesetzt werden braucht man auf die Lautstärke wohl nicht zu achten, die Geräuschkulisse ist daher auch entsprechend laut. Die Abbildung zeigt ein redundantes Netzteile für Server mit den Einbaurahmen indem Netzteile stecken.  Eingesteckt sind je zwei Netzteile und selbstverständlich sind diese Netzteile Hot-Plug-Fähig also im laufenden Betrieb austauschbar. Quelle: http://www.yeongyang.de/
