Kühlung

Der heutige Rechner mit seiner hochgetakteten CPU produziert eine erhebliche Verlustleistung die er als Wärme angibt. Diese Abwärme muss zwingend von der CPU abgeführt werden will man einen Kollaps des Rechners verhindern.

Zu diesem Zweck gibt es verschiedene Arten von Kühlelementen, Lüftern und ähnlichen oft merkwürdigen Bauteilen die allesamt mehr oder weniger gut für den Wärmetransport sind. Die Abbildung links zeigt einen Kühlkörper der Firma Jet-Computer. Quelle: www.jet-computer.de In der nachfolgenden Vergleichsliste werden einige unterschiedliche Kühlsysteme miteinander verglichen. Diese Auflistung erhebt keinen Anspruch auf Vollständigkeit.

Abbildung	Bauform	Vorteil	Nachteil	Preis
	Einfacher Kühlkörper für EDV Bauteile aller Art	sehr preisgünstig und vielseitig einsetzbar	Notkühlleistung ist gering	preisgünstig
	Passiver Kühlkörper für Pentium und AMD CPU. Lüftermontage möglich	enorme Kühlleistung wenn er im Luftstrom montiert wird. Einfach zu reinigen wenn kein Lüfter montiert ist	Hitzestau bei Verschmutzung	Anschaffungspreis ist recht hoch
	Standard Axial-Lüfter für CPU und andere Bauteile	gute Kühlleistung, vielseitig einsetzbar, geringe Bauhöhe	laut, verschmutzt leicht, Lagerung versagt bei Billigmodellen recht schnell	preisgünstig
	Axial-Lüfter für Pentium II und Pentium III CPU	gute Kühlleistung	laut, verschmutzt leicht, Lagerung versagt bei Billigmodellen recht schnell	preisgünstig
	Radial-Lüfter für hohe Kühlleistung	sehr gute Kühlleistung, sehr leise	braucht viel Platz zum Einbau	Hoher Anschaffungspreis
	Heatpipe mit Kühlkörper und Axial-Lüfter	hohe Kühlleistung durch Heatpipe Wärmetransport. Gute Notkühlung bei großem Kühlkörper	Montage ist oftmals nicht einfach, Fachwissen erforderlich.	Hoher Anschaffungspreis
	Lüfter für eine Pentium 4 CPU	hohe Kühlleistung durch durchdachtes Konzept,	Kabel können sich im Propeller verklemmen, Verschmutzungsgrad ist recht hoch.	preisgünstig
	Hochleistungs-Axial Kühler für Pentium 4	Erprobt und zuverlässiges System, Bügelhalterung, hohe Kühlleistung, Kupferkern	keine bekannt	preisgünstig
	Flüssigkeitskühlung mit Wärmetauscher	sehr hohe Kühlleistung. Profilösungen bieten Garantieleistung auf Dichtigkeit. Flüssigkeit nimmt mehr Wärme auf als Luft	Fachwissen erforderlich, oft nur für Bastler und Overclocker interessant	Hoher Anschaffungspreis bzw. Bastelwissen notwendig
	Peltierelement	extrem hohe Kühlleistung, kann Minusgrade erreichen	Kondenswasserbildung möglich durch extrem hohe Kühlleistung	Hoher Anschaffungspreis
	Peltierelement mit Flüssigkeitskühlung	extrem hohe Kühlleistung	Probleme durch Undichtigkeit möglich, Fachwissen erforderlich	Hoher Anschaffungspreis

Flüssigkeitskühlung

Zurück

Seit sich vor einigen Jahren Bastler mit Flüssigkeitskühlungen beschäftigt haben und ihre Erfahrungen mit gefluteten Rechnern und Wohnzimmern gemacht haben hat sich die Technik weiter entwickelt.

Heute sind Selbstabdichtende Schlauchverbindungen sicher, erprobt und bezahlbar. Die Wärmetauscher sind für diverse CPU's und andere Prozessoren wie Chipsatz oder Grafikkarte erhältlich. Als Wärmetauscher kommen interne Kompressoren, externe Lösungen oder sogar Anschlussmöglichkeiten an die Klimaanlage für 19" Technik in Frage.

Durch die Verwendung von Flüssigkeitskühlung entfallen die lauten Lüfter und die Rechner können endlich angenehm leise gemacht werden. Andererseits erhöht sich das Gesamtgewicht des Rechners teilweise erheblich, aber wer schleppt schon den ganzen Tag über seinen Tower mit sich herum ?

Eine sehr professionelle Lösung wird bei Koolance angeboten. Die verwendeten Bauteile sind allesamt hochwertig, die Schlauchverbindungen sind selbstabdichtend. Es stehen Wärmetauscher für die unterschiedlichsten Prozessoren zur Verfügung. Wie Sie auf der Abbildung sehen können sind auch Festplattenkühlungen möglich. Quelle: www.koolance.com

Peltierelement

Zurück

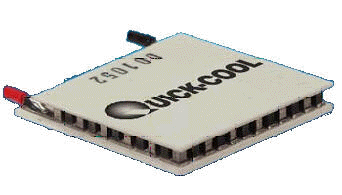

Mit einem Peltierelement lässt sich die Wärme ebenfalls gut abführen. Hier sehen Sie links ein Standard Peltierelement, sowie rechts eine Peltierlösung mit Flüssigkeitskühlung. Die Leitungen beinhalten sowohl die Spannungsversorgung, als auch die Flüssigkeitsleitungen. Solche Elemente sind Ihnen sicherlich noch aus dem Campingbereich bekannt, hier wurden diese Peltierelemente frühzeitig eingesetzt. Vorteilhaft war damals, dass die Elemente einmal zur Kühlung und ein anderes mal zur Erwärmung genutzt werden konnten - je nach Flussrichtung des Stromes. Bisher war das große Problem bei den sehr leistungsfähigen Peltierelementen, dass sich Kondenswasser bilden konnte, was zu Ausfällen oder Kurzschlüssen führen konnte. Außerdem war der Einsatz eines Lüfters immer noch erforderlich, da die Wärme ja abgeführt werden musste. Um das Problem mit dem Kondenswasser zu umgehen sind einige durchaus brauchbare Entwicklungen im Umlauf.

Anmerkung zu Peltierelementen:

Hier sehen Sie schematisch einen typischen Aufbau einer CPU Kühlung mittels einem Peltierelement. Das Element transportiert die Wärme von der CPU zum Kühlkörper, von dort wird die Wärmeenergie mit dem Lüfter abtransportiert. Die einzelnen Elemente sind:

A = Radial Lüfter
B = Kühlkörper aus Metall
C = Peltierelement
D = CPU
E = CPU Sockel
