S C S I

(SCSI = Small Computer System Interface gesprochen "Skassi")

SCSI ist in seiner ursprünglichen Form ein 8 Bit breiter, paralleler I/O-Bus, der sich für den Anschluss von Festplattenlaufwerken, Magnetbandgeräten, Scannern, Druckern, CD-ROMs und anderen Peripheriegeräten an die verschiedensten Rechnersysteme eignet, und sich in der Zwischenzeit weit verbreitet hat.

Die Abstammung aus der Familie der mittleren Datentechnik lässt sich bei SCSI nicht verbergen, der Controller wird als HOST Adapter bezeichnet und Small Computer ist ja wohl eindeutig zu werten. Die größten Unterschiede zwischen SCSI und IDE sind, dass bei SCSI die Anzahl der Laufwerke (Devices) nicht auf vier begrenzt ist und dass die Daten nicht alle durch die CPU geschaufelt werden müssen, da der SCSI Controller einen eigenen CPU-Chip besitzt. Einige SCSI Lösungen bieten Controller an, die 64 und mehr Devices unterstützen, standardmäßig aber nur sieben Devices. Von Vorteil sind bei SCSI ebenfalls die hohe maximale Datenübertragungsrate, Flexibilität sowie die relativ einfache Konfiguration. Leider sind die Laufwerke immer noch wesentlich teuerer als vergleichbare mit IDE Schnittstelle.

Es werden Laufwerke aller Kapazitäten mit SCSI-Schnittstelle angeboten. Auch beim SCSI-Laufwerk ist die Intelligenz in der Laufwerkelektronik vorhanden und der Controller (besser Host Bus Adapter genannt) fungiert hier als Kommunikations-Schnittstelle zwischen Laufwerk und Systembus. Es können bei SCSI aber noch ganz andere Devices außer Laufwerken angeschlossen werden. Damit war SCSI früher die einzige Möglichkeit externe Geräte wie etwa Scanner, Kopiermaschinen, Fräsen und vieles mehr anzuschließen.

Bitte beachten Sie:

Bei der Definition von SCSI wurde die ID 7 dem Controller fest zugeordnet. Die nachfolgend logischen ID's sollten den eigentlichen Devices (Laufwerken) zugeordnet werden. Hier kam es zu unterschiedlichen Auslegungen.

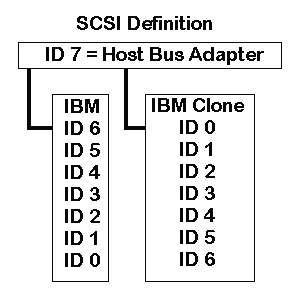

Die Firma IBM definierte für ihre ID's die logische Reihenfolge:

• Controller = 7 - 6,5,4,3,2,1,0 für die Devices

Der Rest der Welt definierte für Ihre ID's als logische Reihenfolge:

• Controller = 7 - 0,1,2,3,4,5,6 für die Devices

Folglich booten IBM Systeme standardmäßig von der ID 6, wohingegen alle anderen Systeme von der ID 0 booten !

•   * Hier spricht man auch von Narrow SCSI
•   * * Diese Version ist noch nicht definiert, sie soll aber in dieser Leistungsklasse liegen

Die SCSI-Schnittstelle gibt es in verschiedenen Varianten (siehe Tabelle), die sich in der Datenübertragung unterscheiden. Die Signale können auf 8 Bit (Narrow) oder 16 Bit (Wide) breiten Bussen übertragen werden. Am 8 Bit Bus können bis zu 8 Devices und am 16 Bit Bus bis 16 Devices angeschlossen werden. Beide Busse verfügen über die Verkabelungsarten Single-Ended (SE) oder Differential (DI) SE-SCSI überträgt das Signal nur auf einer, DI-SCSI dagegen auf zwei Leitungen. Bei der Auswahl ist darauf zu achten, dass die SCSI-Schnittstelle des Laufwerks mit der des Host-Bus-Adapters übereinstimmt

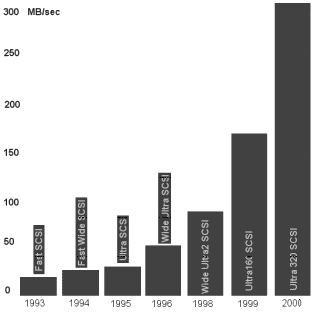

Abbildung links: SCSI Unterteilung                               Abbildung rechts: Leistungsstandards

Synchroner und Asynchroner Datentransfer

Beim synchronen Datentransfer werden mehrere Bytes auf einmal gesendet und dann bestätigt, wobei beim asynchronen Transfer jedes Byte separat gesendet und bestätigt wird. Dadurch ist der Overhead beim synchronen Modus kleiner und die Transferrate höher. Grundsätzlich können alle Peripheriegeräte asynchron arbeiten. Synchronlaufwerke und -Controller stellen vor dem Datenaustausch durch Handshaking fest, ob der Partner synchronen Datentransfer beherrscht und wählen dann die entsprechende Transferart. Heutige Laufwerke und Hostadapter beherrschen in der Regel den synchronen Transfer.

SCSI Controller

Zurück

SCSI Controller oder HBO (Host Bus Adapter)

Passend zu den unterschiedlichen Bussystemen werden auch SCSI Controller von mehreren Anbietern angeboten. Auch hier gilt, je besser der Datendurchsatz, desto besser die gesamte Systemleistung. Als Beispiel wurden hier zwei Adapter des Herstellers Adaptec gewählt, selbstverständlich gibt es noch weitere namhafte Hersteller von SCSI Adaptern. Für sämtliche Bussysteme wurden und werden SCSI Adapter angeboten, darunter waren auch sehr leistungsfähige Adapter anderer Hersteller.

Im Gegensatz zum 2940 kann der U2S sowohl die Fast SCSI Geräte als auch die neuen Ultra 2 SCSI Geräte ansteuern .Da dies mittels zweier getrennter beschrifteter Kanäle geschieht, ist eine Verwechslung der unterschiedlichen Systeme durch eindeutige Steckkontakte kaum noch möglich. Dieser Adapter wird wieder Geschichte schreiben.

Aus dem Schaubild können Sie die Leistungsfähigkeit dieses Adapters erkennen.

Abbildung: SCSI Controller Schaubild

Bitte beachten Sie bei dieser Abbildung, dass Sie hier sehr leicht eine nicht zugelassene T-Verbindung erstellen können. Das Ergebnis wären Störungen, die bis zum Ausfall des Systems führen können.
