Der VESA-Local Bus
(VLB)
Das VESA Komitee (Video Electronics Standard Association) ist verantwortlich für die Entwicklung
dieses Bussystems. Die Entwicklung des VLB basiert darauf, dass vor allem beim Transfer
von Videodaten eine hohe Transferleistung gefordert wird.
Der VLB stellt kein vollkommen neues Bussystem dar, sondern vielmehr eine Erweiterung zum ISA-Bus, in
den spezielle Karten eingesetzt werden können. Diese Karten umgehen den
Systembus und kommunizieren direkt mit der CPU, so dass der Engpass des 16-Bit ISA-Busses elegant
umgangen wird, denn der VLB gewährleistet einen 32-Bit Datentransfer. Darüber
hinaus ist der Bustakt immer identisch mit dem Takt der CPU. Dies ermöglicht beispielsweise bei
Grafikkarten die Nutzung des gesamten Adressbereichs von 4GByte.
Die sonst übliche langsamere Methode, den Videozugriff über ein 64KByte Segment im Speicherbereich
unter 1MByte durchzuführen, entfällt.
Bei der neueren Spezifikation 2.0 wird der VLB mittels Adress/Daten-Multiplexing auf 64-Bit erweitert.
Dennoch kommt der VLB-Slot ohne den 16-Bit-ISA-Slot nicht aus - über diesen Teil
werden nämlich die Adreß- und Steuersignale geführt, während die Local-Bus-Erweiterung
dem Datentransport vorbehalten ist.
Laut den VESA-Spezifikationen darf der VLB lediglich an drei Slot herausgeführt sein und zudem
die Taktfrequenz von 40MHz nicht überschreiten. Häufig werden jedoch die Mainboards mit
mehr Slots angeboten und mit einem Takt von 50MHz betrieben, was zum Teil zu Problemen führt (Ausfall
Systemplatine oder der Steckkarten).
Ein Problem mit den VLB-Steckkarten war, dass sie durch die laufenden Änderungen bei den VESA-Definitionen
teilweise untereinander inkompatibel wurden.
Die Industrie konnte sich darauf nicht verlassen, dass es irgendwann eine einheitliche Standardisierung
gab und so wurde der VESA -Local-Bus nicht zum erhofften neuen Standard.
Stattdessen wurde der PCI-Bus favoritisiert. Damit war das Ende des VLB eingeleitet.

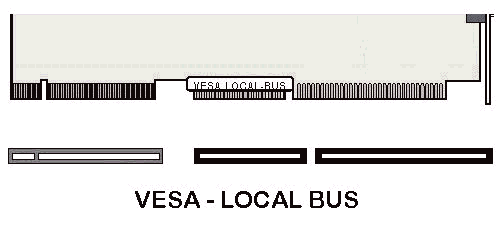

Abbildung: VL-Bus
