Mainboard

Das Mainboard, auch Hauptplatine genannt, enthält die wichtigsten Bestandteile des Rechners wie das BIOS oder den Chipsatz. Die Steckplätze für Erweiterungskarten, so genannte Slots sind ebenfalls auf der Platine montiert, ebenso die Anschlüsse für die Peripherie also den Verbindungspunkten für die externe Datenkommunikation. Neben dem Arbeitsspeicher wird auch die CPU auf dem Board montiert.

1981

So sahen die ersten brauchbaren Platinen der 8088'er  aus. Diese 8 Bit Technik erforderte auch 8 Bit Slots für die ISA Einsteckkarten. Auf der rechten Seite sehen Sie den Speicher, sei es als Cache oder als RAM. Diese Maschinen hatten um 128 KB Speicher

1982

So sahen die Nachfolger Platinen der 8088'er Serie  aus. Diese 8 Bit Technik erforderte auch 8 Bit Slots für die ISA  Einsteckkarten. Auf der rechten Seite sehen Sie den Speicher, sei es als Cache oder als RAM. Der Speicher war bereits gesockelt und daher erweiterbar. Diese Maschinen hatten um 0,5 MB Speicher.

Diese Platine ist eine 16 Bit Version für den 80286'er Prozessor. Sowohl CPU als auch der Arbeitsspeicher waren gesockelt und austauschbar. Gut zu sehen sind die 16 Bit ISA Slots welche hier erstmals zum Einsatz kamen.

Mit dem 386'er ging es dann richtig los. Auch wenn es bei 286'er Modellen schon RAM in Speicherbänken gab wurde dies erst mit dem 386'er alltäglich.

Durch die Verwendung von Erweiterungsspeicher trat der PC hier seinen eigentlichen Siegeszug an. 16 Bit ISA Slots waren hier noch Standard.

Gut sichtbar sind hier in der rechten Seite die CPU und die eingesetzte NPU der CO-Prozessor, welcher der CPU Rechenarbeit abnahm.

Dieses 486'er Board zeigt den Gang der Entwicklungen. Mit der Verwendung moderner Chiptechnik wurden immer weniger Bauteile nötig. Hier waren die Chips gesockelt und daher austauschbar. Der Arbeitsspeicher, hier in vier Bänken á 2 SIMM vorhanden waren oftmals nur einseitig nutzbar (SIMM). Da in der 486'er CPU der CO-Prozessor integriert war entfiel der separate Steckplatz für die NPU.

Auch hier war die 16 Bit Steckkarten Struktur für die ISA Steckkarten gut zu sehen.

Dieses Pentium Board der Reihe 586 verfügt bereits über die ersten PCI Steckplätze und natürlich über die herkömmlichen ISA Steckkarten. Die CPU ist bereits auf einem Wechsel Sockel befestigt und als Arbeitsspeicher kommt PS2 zum Einsatz.

Dieses Board ist für den Einsatz von 586'er und 686'er Prozessoren gedacht. Der Arbeitsspeicher ist bereits SDRAM und es sind neben ISA auch PCI  Slots verfügbar. Ebenfalls kommt der AGP Slot zum Einsatz. Dieses Board ist für Server gedacht und verfügt über einen SCSI Bus auf der Platine. Zur Abrundung ist noch USB und Netzwerk vorhanden.  Dieses Board entspricht bereits dem ATX Standard.

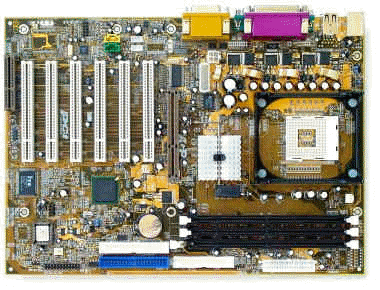

Dieses Board entspricht in etwa dem Stand der Zeit. Es fasst eine Pentium 4 CPU und RAMBUS Speicher. Neben AGP kommt PCI zum Einsatz. Links ist ein RISER Slot zu sehen (CNR). Neben ATA-100 ist hier bereits ein RAID 0 und 1 System verfügbar. USB und PS2 Stecker sind obligatorisch und es befindet sich ein Audio System on Board.

Diese Platine ist für den Einsatz in Netzwerkservern gedacht und ist ausgelegt für Intel Pentium 4 CPU's. Mit dem Platz für 2 GB RAM finden Betriebssysteme die Heimat die sie brauchen und mit 5 PCI Slots ist genug Platz für Steckkarten. Hardware Monitoring ist natürlich vorhanden.

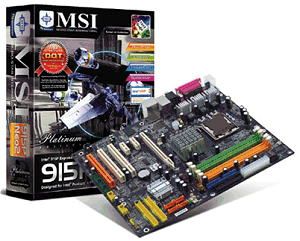

MSI hat ein nettes kleines Mainboard auf den Markt gebracht. Als Pentium 4 Board verfügt es über einen Intel 915P Chipsatz, auch als Grantsdale bekannt. Es unterstützt 4 DDR2 Dual DIMM (400/533) Speicherbausteine, womit gegenwärtig 8 GB Arbeitsspeicher erreichbar wären. Bei den Steckplätzen ist das Board mit 3x PCI, 2x PCI-Express (1x) sowie 1x PCI-Express (16x) recht gut bestückt. Weiterhin sind neben den üblichen USB 2.0 (8x) noch 3x IEEE 1394 verfügbar, sowie ein CMI988L 8-Kanal Sound Chip. Selbstverständlich darf der Gigabit Ethernetanschluß nicht fehlen. Das Board verfügt über 4x S-ATA, 1x UDMA100 sowie einen UDMA 133 Anschluss. Die RAID Level 0, 1 und 0+1 sind möglich. Ein reichhaltiges Zubehörpaket rundet das Angebot ab.
