LUN's (Logical Unit Number)

Jedes SCSI-Device (physikalisches Gerät, etwa Festplatte, CD-ROM oder Controller) hat mindestens eine, maximal bis zu acht Logical Unit Numbers. Eine SCSI-ID wird dabei in mehrere Unterkomponenten unterteilt.

Achtung:
Nicht alle SCSI Geräte und Controller unterstützen den LUN Support. Oftmals sind die Controller, Devices usw. auf LUN 0 voreingestellt und dürfen oder können nicht nicht verändert werden.

Ein SCSI-Controller, an dem etwa drei Laufwerke hängen, erhält dann drei LUNs; so lassen sich auch mehrere Geräte unter einer ID zusammenfassen, etwa für Raid-Systeme.

Die Datenübertragung wird zwischen dem Initiator und den LUNs abgewickelt. SCSI-Kommandos wenden sich an eine LUN- oder Target-Routine, die Identifizierung geschieht dabei über die Identify-Message.

Wozu das ganze ?

Der Zweck dieser LUN  war ursprünglich, dass man auf einer einzigen Festplatte mehrere Betriebssysteme einrichten und starten konnte.

Und die SCSI ID ?

Die SCSI ID bleibt weiterhin bestehen, sie ist die eindeutige Unterscheidung der einzelnen Devices.

Kleine Hilfe

Vergleichen Sie die ID mit der Hausnummer und die LUN mit der jeweiligen Etage.

Bei der Auswahl des richtigen SCSI-Kabels sind einige grundsätzliche Dinge zu beachten, um einen fehlerfreien und problemlosen Datentransfer zu ermöglichen.

Die Kabel müssen nach UL (Underwriter Laborities) und CSA (Canadian Standard Association) spezifiziert sein. Werden mehrere Geräte an einen SCSI-Bus angeschlossen, sollten die Verbindungskabel möglichst kurz und möglichst die gleiche Länge haben, um die Störanfälligkeit des Busses zu reduzieren.

Da die Datenübertragung bei WIDE-SCSI mit 16 Bit erfolgt, reichen die normalen 50-poligen SCSI-Kabel nicht aus. Bei WIDE-SCSI werden deshalb spezielle 68-polige Kabel eingesetzt, die sowohl für Single-Ended-WIDE-SCSI als auch für Differential-WIDE-SCSI vorhanden sind.

Abbildung: Kabellänge und Transferrate

Da oftmals unterschiedliche SCSI Systeme in einem Rechner eingesetzt werden, können Adapterkabel für die passenden SCSI-Normen eingesetzt werden. Auch hier gilt stets, dass das schwächste Glied der Kette als Maß genommen werden muss.

Vorsicht ist also geboten bei Mischverkabelungen mit FAST-SCSI und WIDE-SCSI.

Bitte beachten Sie auch, dass es merkliche Qualitätsmerkmale bei den unterschiedlichen SCSI-Kabeln gibt. Oftmals ist eben das billigste nicht gleichzeitig das beste !

Für den Fall, dass Sie eine SCSI Durchführung nach außen benötigen und einen On-Board Controller im Einsatz haben, gibt es im Fachhandel auch hierfür die passenden Stecker.

Beachten Sie bitte, dass Sie nur zugelassene Kabel verwenden, hier ein paar gute Beispiele, auch für die neueren SCSI Standards. Hier gilt der Grundsatz, dass die Kabel teurer werden, je leistungsfähiger die Systeme werden.

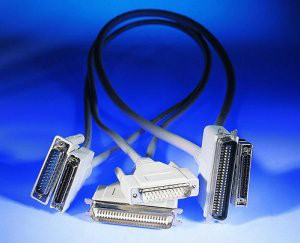

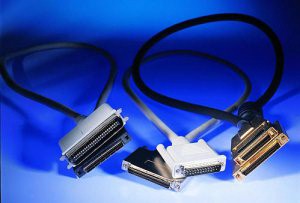

Einige SCSI Kabel sind hier aufgeführt.

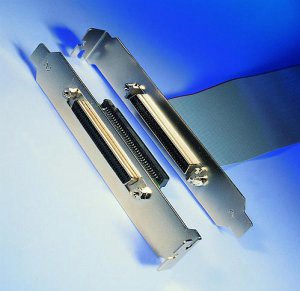

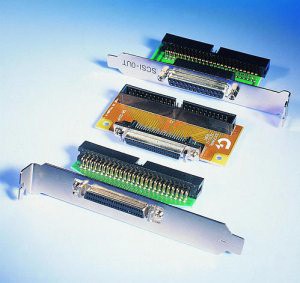

Mit solchen Slotblechen kann man den SCSI Anschluss auch für externe Geräte nutzen. Bitte beachten Sie hierbei unbedingt die Terminierungsmöglichkeiten!
