Terminierung

Zurück zur vorherigen Seite

Der SCSI-Bus muss im Gegensatz zu IDE / EIDE an den physikalischen Enden terminiert sein. Ohne eine korrekte Terminierung kann es von fehlerhafter Datenübertragung bis hin zu Hardwaredefekten kommen. Probleme bei der Terminierung treten meistens dann auf, wenn interne und externe Geräte an den SCSI-Controller angeschlossen werden.

Mit steigender Transferrate steigen auch die Anforderungen an die Terminierung des SCSI-Busses. Differential-SCSI und aktive Terminierung erhalten immer mehr Bedeutung.

Was passiert denn da?

Die Signale auf den Datenleitungen werden auf einem gleichen Level gehalten. Vereinfacht gesagt können Sie sich eine Terminierung wie den Verschluss einer Wasserleitung vorstellen. Wenn dort eines der Enden offen (nicht terminiert) ist, kann sich kein Wasserdruck aufbauen.

Aktive Terminatoren arbeiten mit einem integrierten Spannungsregler und halten die Terminatorpowerleitungen konstant auf 2,85 Volt.

Passive Terminatoren werden mit einem passive Spannungsregler auf 3 Volt gehalten.

Die Spannung, kann je nach Kabeltyp und -länge stark schwanken. Der Forced Perfect Terminator (FPT) ist eine vor allem in der IBM-Welt verwendete Art der Terminierung. Hierbei wird die Terminierung des Busses dynamisch angepasst. Es empfiehlt sich grundsätzlich die aktive Terminierung, da sie im Gegensatz zur passiven Terminierung wesentlich störsicherer ist.

Abbildung: SCSI Terminierungs Schaubild

Passive Terminierung

Zurück

passiver SCSI Terminator (Centronix Schnittstelle) Sie wird hauptsächlich bei SCSI-1 und SCSI-2 eingesetzt. Mit einem 220 Ohm Widerstandnetzwerk (Array) werden die Signalleitungen gegen +5V und mit einem 330 Ohm Array gegen Masse terminiert.

Sobald externe Systeme zum Einsatz kommen, empfiehlt der Autor solche Terminatoren einzusetzen und auf die Terminierung des Devices mittels Jumper zu verzichten. Die Praxis zeigt, dass andernfalls sehr schnell Probleme auftreten können, da die wenigsten Anwender wissen, welches Device terminiert ist und welches nicht.

Aktive Terminierung

Zurück

Eine aktive Terminierung ist Pflicht ab Ultra SCSI. Mit einer Spannungsregler-Schaltung wird der optimale Widerstandswert zur Terminierung gegen +2,85V und gegen Masse erzeugt.

Dadurch wird eine saubere Signalübertragung erreicht. Bitte beachten Sie, dass Sie beim Kauf von aktiven Terminatoren auch tatsächlich aktive erhalten.

Aus Preisgründen treten hier leider oftmals Schwarze Schafe auf.

Große Probleme bereitet die Terminierung bei einem gemischten Betrieb von 8 Bit (Narrow) und 16 Bit (Wide) Geräten. Hier werden spezielle Terminatoren benutzt, die nur die oberen 8 Bit abschließen, während die unteren 8 Bit erst am Ende des letzten Narrow-Devices terminiert werden.

Auf dem Schaubild sehen Sie eine Schaltung für aktive Terminierungen, passend für Systeme ab WIDE-SCSI. Sobald externe Systeme zum Einsatz kommen, empfiehlt der Autor solche Terminatoren einzusetzen und auf die Terminierung des Devices mittels Jumper zu verzichten. Die Praxis zeigt, dass andernfalls sehr schnell Probleme auftreten können, da die wenigsten Anwender wissen, welches Device terminiert ist und welches nicht.

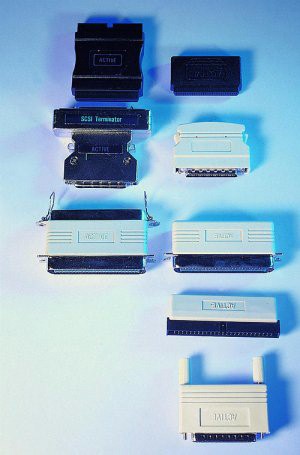

Terminatoren:

Zurück

Für jede eingesetzte SCSI Schnittstelle gibt es die passenden Terminatoren. Die Preise für die einzelnen Artikel gehen von sehr günstig über gut bis in den Bereich des schieren Wahnsinns.

Der Autor empfiehlt bei SCSI immer eine Terminierung mit solchen Terminatoren.

So umgeht man das leidige Problem, welches Device nun terminiert war und welches nicht.

Erfahrungsgemäß macht sich das macht sich immer dann bemerkbar, wenn man externe Devices ausgeliehen hat und sie wieder am heimischen Rechner anschließen will.

Anmerkung zu IDE und Terminierung:

Derzeit ist eine Terminierung bei IDE Geräten noch nicht umgesetzt. Um die Probleme mit den unterschiedlichen Signallaufzeiten und Signalschwankungen zu umgehen wurde für IDE der neue Standard Serial-ATA definiert.
