Um die Daten auf die Platten zu verteilen, werden Platten in gleichgroße
Stücke, so genannte "chunks" aufgeteilt. Die Stücke in einer Ebene (z.B. erster
Chunk auf jeder Platte, zweiter Chunk etc.) nennt man Streifen. Die Größe der
Stücke beträgt je nach Anwendung mehrere KBytes.
Sie sollte so gewählt werden, dass ein Großteil der zu speichernden Daten in
ein solches Stück passt. Die Größe sollte auch in einem Verhältnis zur
Sektorgröße der Platten stehen, sonst bekommt man dort gleich wieder
Performanceverluste.
Heutige RAID Controller ermöglichen Data Striping in Bereichen von einigen
hundert KBytes.
Die Sicherheit der Daten wird dadurch gewährleistet, dass sie komplett - oder
wenigstens relevante Auszüge daraus - doppelt gespeichert werden. Sicherheit
bedeutet hier nicht, dass ein Hacker sensible Daten nicht erreichen kann, dazu
werden ganz andere Methoden benötigt.
Hier bedeutet es Ausfallsicherheit. Wenn eine oder zwei Festplatten ausfallen
(Hardwaredefekte etc.), dann können die Daten immer noch komplett restauriert
werden.
Die einfachste Redundanz erreicht man durch eine so genannte Spiegelung, also
zwei Platten halten den gleichen Datenbestand. Beim Ausfall einer Platte haben
Sie dennoch den gesamten Datenbestand auf der zweiten Platte. Moderne RAID
Systeme verfügen über intelligente Redundanzen und sind in der Lage, auch bei
Ausfall einer kompletten Festplatte, die Daten noch restaurieren zu können.
|

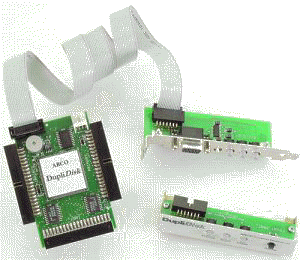

Der amerikanische Hersteller Arco
präsentiert mit DupliDisk-Direct einen RAID-1-Adapter für EIDE-Festplatten.
Der Adapter wird ähnlich wie ein Y-Stecker zwischen EIDE-Adapter und
Festplatten gesteckt. Gegenüber dem EIDE-Adapter stellt DupliDisk-Direct ein
Festplattenpaar als eine einzelne dar.
Sämtliche Schreibzugriffe erfolgen parallel auf beide
Laufwerke, deren Inhalt ist somit identisch. An den DupliDisk-Direct können
bis zu vier Festplatten angeschlossen werden, insgesamt sind so zwei
Spiegelpaare möglich. Das System bleibt auch dem Ausfall einer Platte
lauffähig, nach Austausch des defekten Laufwerks kann man mit der
beigelegten Software die Datenspiegelung wiederherstellen.
Der Adapter wird in Deutschland u.a. von Hantz +
Partner (Tel. 07 61/59 21 00) vertrieben. |
|
|
Arena System -und- IFT-6200-8 |
|
Die beiden Abbildungen zeigen
IDE-to-RAID Systeme wie sie beispielsweise von der Firma Starline angeboten
werden. (Tel. 07 11/9 02 50-0,
www.starline.de) vertrieben.
Diese Systeme haben sich im Einsatz bestens bewährt,
durch den Einsatz großer Festplatten ergeben sich lohnende Gesamtgrößen.
Es sind diverse RAID Level einsetzbar, dabei geht es
mit RAID 0 und 1 los bis hin zu RAID 5. Mit einem eigenen Benutzermanager
geht die Einrichtung auch problemlos.
Das linke ist ein älteres IDE-RAID System und wurde
bzw. wird noch vereinzelt als Arena System vertrieben. Die rechte Abbildung
zeigt ein IFT-6200-8 System. |
Quelle:
 |
|
|
Das IFT-6200-8 ist ein SCSI-to-IDE
Disk Array System mit integriertem Infortrend-RAID-Controller, einer
bewährten Hardware-Lösung.
Der Controller
-
PowerPC-603e 100 MHz RISC
Prozessor
-
32 bis zu 256 MB Cache (64 MB
installiert) SODIMM SDRAM
-
2 unabhängige 33 MHz 32/64-bit PCI
Busse
-
Firmware in Flash ROM für
einfaches Upgrade
-
RAID Operation
Sowohl mit fortschrittlichen
Firmware-Funktionen wie auch mit der 64-bit Hardware-Architektur können
Daten auf einfachste Weise verarbeitet und verfügbar gemacht werden -
und das bei extrem hoher Geschwindigkeit. In das Desktop-Gehäuse passen
bis zu 8 IDE-Festplatten in "hot-swappable" Wechselrahmen.
Das RAID kann
mit den Leveln 0, 1, 0+1, 3 oder 5 konfiguriert werden. Eine Platte kann
ausfallen, ohne dass die existierenden Daten beeinflusst werden. Die
Datenwiederherstellung nach einem Laufwerksausfall geschieht absolut
transparent.
Redundante Lüftungsventilatoren und
redundante Netzteile garantieren den reibungslosen Betrieb des RAIDs.
Die Verwaltung erfolgt über das Controllpanel auf der Vorderseite oder
über den webbasierenden Infortrend RAIDGuide Manager.
Das IFT-6200-8 ist ein
kostengünstiges RAID-System mit einer hervorragenden Performance und
einer hohen Datensicherheit. |
|
Technische Daten |
IFT-6200-8 |
|
IFT-6200-8U3 |
IFT-6200-8F1S |
IFT-6200-8F1D |
|
Mikroprozessor |
PowerPC®-603e
100MHz RISC |
|
Cache-Speicher |
32-256MB SODIMM SDRAM
(64MB installiert) |
|
RAID Level |
0, 1, 0+1, 3 und 5 |
|
Datentransferrate |
bis zu 160MB/sec |
100MB/sec |
2x 100MB/sec |
|
Host-Interface |
Ultra160 SCSI |
1x 1GBit/sec
Fibre-Channel |
2x 1Gbit/sec
Fibre-Channel |
|
Festplatten-Interface |
E-IDE mit Ultra DMA
("Big Drives"-Unterstützung) |
|
Festplatten |
bis zu acht 3½'',
hot-swappable |
|
Host Anforderungen |
Host-unabhängig |
|
Unterstützte
Betriebssysteme |
Betriebssystem-unabhängig |
|
Datenrekonstruktion nach
Laufwerksausfall |
Automatische
Datenwiederherstellung |
|
Netzteile |
2x 250W redundant mit
PFC |
|
Eingangsspannung |
90 ~ 265 VAC, 47 ~ 63 Hz |
Abmessungen
(Höhe x Breite x Tiefe) |
410 x 165 x 350 mm |
|
Rel. Luftfeuchtigkeit |
10 ~ 95%, nicht
kondensierend |
|
Betriebstemperatur |
5° ~ 40°C |
|
|
|
Generell sind RAID Systemen unter IDE im
Aufwind. Durch die Verwendung der günstigen IDE Festplatten ist der Unterschied
zu den SCSI Systemen eklatant. Dies haben auch die Hersteller erkannt und werfen
RAID Controller und Systeme auf den Markt. Dabei sind nicht nur Versionen für
den kleinen Geldbeutel welche maximal die Level 0 und 1 unterstützen, es gibt
auch durchaus brauchbare Lösungen in den Level 0, 1, 3 und 5.
In der
PC-Professional,
Ausgabe 6/2001 stand ein guter Bericht über den Einsatz und die Verwendung
solcher RAID Systeme.
|

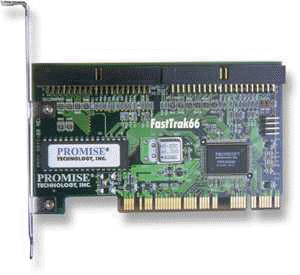

Diese Abbildung zeigt einen RAID
Controller aus dem
Hause
Promise. Dieser Controller unterstützt die RAID Level 0 und 1.
Passend für den PCI Bus ermöglicht diese Steckkarte den Anschluss zweier IDE
Kanäle mit je zwei Festplatten. UDMA 66, 100 sind bei den moderneren Karten
möglich.
http://www.promise.com/
Promise hat noch weitere Produkte und Lösungen im
Programm, darunter auch eine Ultra 133 Karte. Da Promise für sehr günstige
und dennoch leistungsfähige Controllerkarten bekannt ist, lohnt ein Besuch
sicherlich. |
 |
Heutige Mainboards werden teilweise mit
einer RAID 0 und 1 Unterstützung angeboten. Dies klingt auf den ersten Blick
sehr gut, doch erst beim zweiten Blick stellt sich heraus, dass man mit einem
RAID 0 System keine Datensicherheit erreicht. Das erreichen Sie erst ab dem
Level 1 oder höher ( 3 .. 5 usw ). Wenn Sie allerdings nur einen schnellen
Spiele PC für das neue Ultra Game noch schneller machen wollen, können Sie gerne
mit einer RAID 0 Maschine experimentieren. Mit sehr guter Hard- und Software
lassen sich durchaus Geschwindigkeitssteigerungen erreichen. Im professionellen
Bereich hat ein solches System allerdings nichts zu suchen, da hier keinerlei
Redundanz der Daten erfolgt.
Das heißt im Klartext: Für Spiele PC
vorstellbar, im Produktionseinsatz aber bitte nicht !
Mit einem IDE RAID 0 System lässt sich der
Rechner modifizieren. Durch die Datenverteilung (Striping) auf mehrere
Festplatten wird die Schreib- und Lesegeschwindigkeit auch merklich erhöht.
Tatsächlich ist die durch den Einsatz von IDE RAID
0 Controllern erkennbare Leistungssteigerung größer als die, die sich aus der
Steigerung der Prozessorgeschwindigkeit um 100 MHz ergibt. Eine
Steigerung der Rechnergeschwindigkeit um 100 % ist allerdings illusorisch.
Dennoch haben solche Controller Vorteile. Diese sind beispielsweise:
-
Entlastung der CPU durch eigenen Chip auf
dem Controller
-
Erhöhung der Schreib- und
Lesegeschwindigkeit
-
Leistungssteigerungen für Spiele und
Multimedia Anwendungen
Dem gegenüber stehen leider auch einige
Nachteile. Auch hier ein kleiner Auszug:
Ehe Sie sich nun ein RAID System anschaffen
um Ihren Rechner zu tunen und doppelt so schnell machen (wollen) wie bisher,
sollten Sie es sich gut überlegen ob es sich lohnen kann den eigenen Rechner auf
diese Art zu tunen. Fakt ist, dass RAID eine sehr gute Lösung ist wenn es um den
Bereich der Datensicherheit geht, dann aber bitte mindestens RAID 1, 3 oder
höher (5, 9). Fakt ist auch, dass ein RAID 0 System schnell die Festplatten
bedienen kann. Dennoch wird RAID 0 nicht die Standard Lösung für Power User
sein, die sollten sich dann doch besser eine richtige Workstation mit SCSI
zulegen.
