AGP

Der Acceleratet Graphics Port (AGP) ist ein von Intel entwickelter Hochgeschwindigkeitsport für Grafikkarten. Vereinzelt wird er auch Advanced Graphics Port genannt.

Hier ein paar technische Infos

AGP wurde von Intel entwickelt, um die MMX Technologie der Pentium Prozessoren besser zu unterstützen. Dabei arbeitet die AGP Grafikkarte mit dem MMX Prozessor so zusammen, dass die Daten parallel abgearbeitet werden und somit eine viel höhere Übertragungsgeschwindigkeit erreichen als herkömmliche VGA- Karten.

Die Geschwindigkeit mit der die Daten übertragen werden liegt bei bis zu 532 MB/s bei 64 Bit (Modus 2). Das liegt daran, dass das AGP System statt bei PCI mit 33 MHz mit 66MHz getaktet ist. Im Modus 1 liegt er bei der Hälfte (nur 32Bit)

Die Vorteile sind:

Die AGP Karte nutzt den Speicher besser, da nicht alles erst in den Arbeitspeicher muss und dann auf die VGA Karte. AGP macht alles direkt im RAM

(Dime =Direct Memory Execute) Dadurch braucht man natürlich auch mehr Arbeitsspeicher! Aber da die heutigen modernen Rechner ohnehin mit wesentlich mehr Arbeitsspeicher ausgerüstet werden wie früher, ist das kein Problem mehr.

Vorrausetzung ist allerdings mindestens Windows95 OSR 2.1 oder höher mit USB Unterstützung, da nur hier der entsprechende Treiber für den Speicher dabei ist und zusätzlich noch Direkt X ab Version 5.0. Ab den Versionen WIN98 ist AGP kein Problem mehr.

Ein AGP System ist momentan doppelt so hoch getaktet (66 MHz) wie der PCI-Bus, kann aber bis zu maximal 133 MHz getaktet werden, sobald dies vom Betriebssystem und der Hardware unterstützt wird.

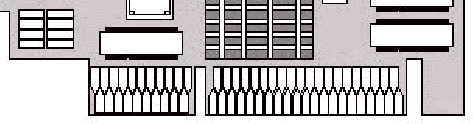

Abbildung: Aufbau der Steckkarte

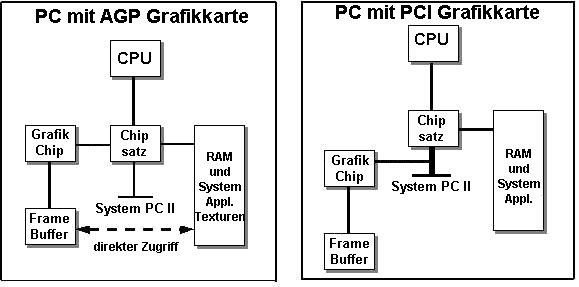

Die Vorteile eines AGP Systems lassen sich aus der nachfolgenden Grafik entnehmen.

Abbildung: Unterschiede PCI zu AGP Grafiksystem

AGP wurde und wird ständig weiterentwickelt. Die aktuelleren Systeme erlauben Bilddarstellungen wie sie vor Jahren nur auf sündhaft teueren Grafik Maschinen möglich war. Durch das DIME (Dime =Direct Memory Execute) System wird bekanntlich der Arbeitsspeicher des PC mit zur Grafikaufbereitung genutzt.

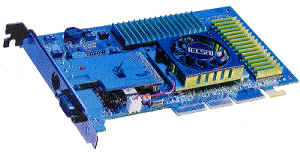

Heutige modernere AGP Grafikkarten verfügen über Speicherangaben von 64 MB bis hin zu über 128 MB. Sehr leicht erkennt man die Güte solcher Karten auch am Preis. Die unten abgebildete Grafikkarte von ELSA beispielsweise ist eine sehr leistungsstarke Karte für den Profi, wenn Sie ein paar große braune Scheine haben können Sie diese erwerben.

Leistungsdaten moderner AGP Karten

Heutige Grafikkarten erreichen 66 MHz bei 32 Bit Datenbusbreite. Das entspricht einer Übertragungsrate von etwa 266 MB/s.

Hierbei werden die Daten an beiden Flanken des Taktsignals übertragen, damit erreicht man eine Übertragungsrate von 533 MB/s.

Bei diesem x4-Modus werden durch unterschiedliche Techniken, zumeist komplementäre Signale (Strobe-Signal AD_STB0# und AD_STB#1) differentielle Leistungspaare erzeugt. Dadurch wird eine reelle Taktrate von 133,34 MHz je Strobe Signal erreicht. Es ergeben sich dabei vier Zyklen pro AGP-Takt was effektiv 266,67 MHz entspricht und somit kommen wir auf eine Bandbreite von unglaublichen 1017 MB/s - zumindest in der Theorie. Glücklicherweise liegt die Praxis nicht weit davon entfernt.

Abbildung: AGP Karte

Was die Zeit noch bringt und wie sich die Technik weiter entwickelt kann man derzeit nur erahnen, aber es wird sich sicherlich lohnen, für die Hersteller und für die Kunden.
